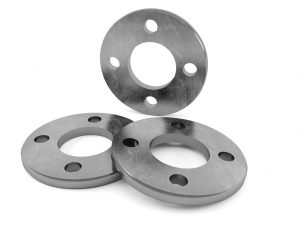

Что такое фланец?фланец плоскущий

Фланец – соединительный элемент, который представляет собой круглую или прямоугольную пластину с равномерно расположенными монтажными отверстиями под крепеж. Он может быть элементом корпусной детали, фитинга, вала, трубы. Фланцы применяются в трубопроводах и конструкциях, изготовленных из стали, чугуна, полиэтилена.

Распространенное изделие используется для:

  • герметичного соединения труб между собой;
  • присоединения труб к машинам, насосным станциям, аппаратам, емкостям, накопителям, котлам и другому технологическому оборудованию;
  • соединения валов и других вращающихся элементов;
  • стыковки волноводов с трубопроводной арматурой;
  • монтажа строительных конструкций (ферм, балок).

Многоцелевые фланцы приварные применяются комплектно, в наборе с ответными фланцами. Они различаются между собой типоразмерами (плоские, воротниковые, круглые, прямоугольные), по способу монтажа, конфигурацией уплотнительной части.

Производство

Фланцы изготавливаются в соответствии требованиям современных российских и международных стандартов (ГОСТ, DIN). Нестандартные переходные модели для комплектации систем, в которых используется российской и импортное оборудование, выполняются с применением зарубежных и российских нормативов. Воротниковая часть в них изготавливается ГОСТ, а присоединительная – по зарубежным стандартам.

Основные способы производства:

  • штамповка в закрытых штампах;
  • с помощью разгонщика из поковок (раскатных колец);
  • методом ковки на подкладном кольце;
  • плазменная резка из листа;
  • по технологии центробежного электрошлакового литья.

Для изготовления фланцев применяются различные марки сталей. Самыми распространенными материалами в производстве этих изделий является Ст 20 – конструкционная углеродистая и Ст 09г2с – низколегированная конструкционная для сварных конструкций. Фланцы стальные из Ст 09г2с могут эксплуатироваться в условиях, температура внешней среды в которых может достигать –70 градусов по Цельсию. Кроме того, они изготавливаются из сталей 12х18н10т, 1-х5м, 15х5м, 10х17н13мзт и других марок, которые соответствуют требованиям и стандартам, предъявляемым к изделиям, которые эксплуатируются в тех или иных условиях.

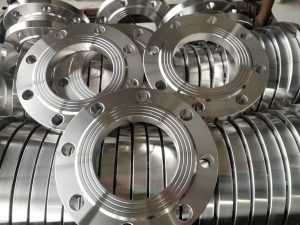

Разновидности стальных фланцевфланцы плоские

На рынке соединительная арматура представлена широким ассортиментом стандартных изделий. Сегодня можно купить фланцы из углеродистой и нержавеющей стали, оцинкованные.

Что касается формы, то самыми распространенными являются фланцы:

плоские: представляют собой плоский диск с отверстиями, который накладывается поверх трубы и приваривается к ней;

плоские фланцы выпускаются с толщиной от 8 до 25 мм, с наружным диаметром от 75 до 1175 мм, используются в системах, работающих при температурах от –70 до 300 градусов при давлении до 25 Мпа;

воротниковые: в отличие от плоских имеют утолщение в форме усеченного конуса; юбка по отношению к основанию располагается перпендикулярно или под наклоном; при монтаже воротник фланца плотно стыкуется с трубой, приваривается одним швом; фланцы такого типа проще в монтаже, могут использоваться повторно;

свободные на приварном кольце: состоят из двух частей: фланца и кольца с одинаковым присоединительным диаметром, к трубе приваривается кольцо, фланец стыкуется с ответным соединением, он свободно вращается относительно трубы или патрубка.

В отдельную категорию выделены фланцы для трубы с различным исполнением. Существует 9 стандартов исполнений фланцев. Например, исполнение 2 – это фланец с выступом, исполнение 3 – с впадиной. Ест специальные модели под бурт, ПЭ втулку.

В продаже есть фланцы в комплектах КОФ. Набор включает два фланца, прокладку и крепежные детали (болты, шайбы, шпильки, гайки). В зависимости от вида крепежа различают КОФ нефтяной и общепромышленный.

Компания «Металл момент» предлагает возможность купить Фланцы плоские по выгодным Вам условиям. В нашем каталоге представлен большой ассортимент данного вида арматуры различных типоразмеров с разными типами соединения. В наличии только оригинальные устройства, что позволяет гарантировать покупателям высокий уровень качества и надежности. Доставка продукции выполняется в сжатые сроки. Более подробную информацию Вы сможете получить у специалистов отдела реализации (компании «Металл Момент») по многоканальному телефону 8 (812) 509-60-52.
